Warressa on hieno led-mittaristo ja siihen liittyy konehuoneessa oleva virtausanturi. Ihan taloudellista ajoa silmälläpitäen tehty varuste. Purkuvaiheessa tuli anturi irroitettua vähän hätäisesti ja nyt koontivaiheessa tarvitsen apua kaikkien kolmen johdon kytkentään . Laitteelle tulee siis kolme johtoa,sininen, sini-valkoinen ja ruskea-vihreä. Mihin nuo liitetään kun anturissa on kaksi napaa ja vihreä johto?

Tervehdys!

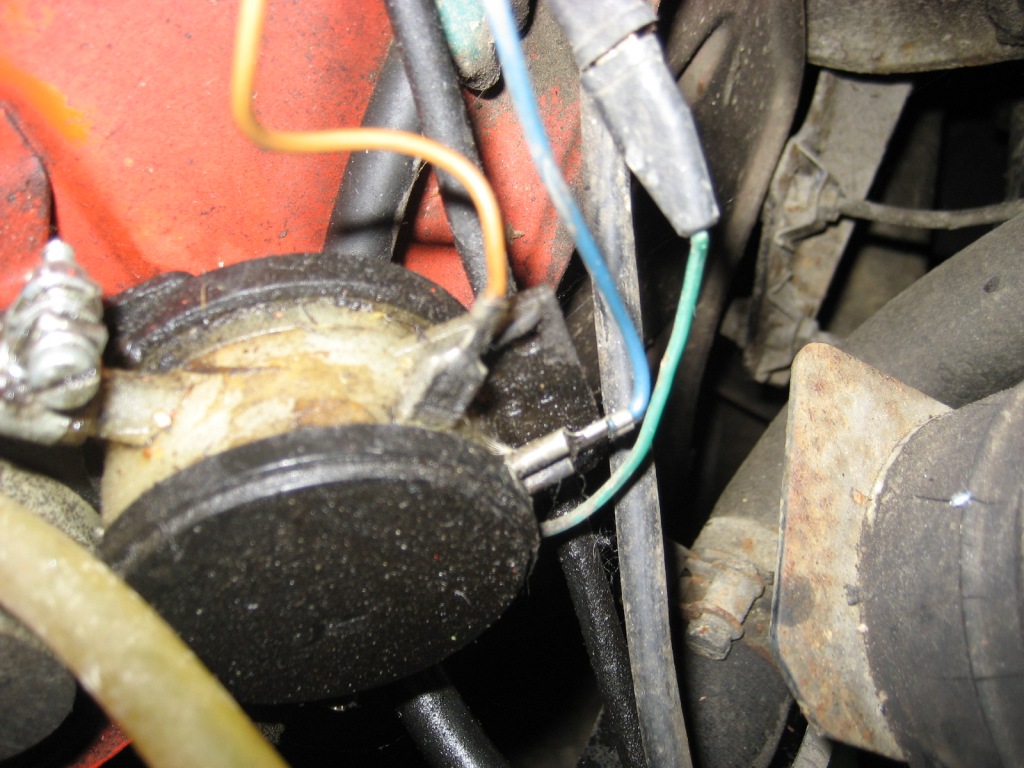

Toivottavasti tuosta kuvasta on apua jonka otin omastani ennen remonttia.

-iippo

Kuvassa moottorin tukityynyt näyttävät hieman väsähtäneiltä. Uusimalla kumit saisi koneen käyntiin palautettua värinättömyyttä, siis sitä joka johtuu kabiiniin.

Löysinkin nurkistani ao. huoltotiedotteen. Testausohje: Värit noin, siten, että vihreään tulee sini/valkea ja keskimmäinen sinimusta. Ruskea on miinus-johdin. Testaus: Virta päälle. Käännä mittarin alla oleva kolmiasentoinen vipu oikealle. Irrotetut sinimusta ja sinivalkea johdinpäät/liittimet laitetaan syljellä kostutettuun sormenpäähän, sentin väli. Jos mittarin kaikki ledit syttyvät, mittari on ok.
